说明
LRS05为一不含APE(alkyl phenol Ethoxylate)之反应型界面活性剂，其结构中含有可参与反应之不饱和双键，能应用双键聚合反应中与反应性单体进行反应进而提高树脂之特性，如提高耐水性等。本产品可应用于乳化聚合之乳化剂，溶液聚合之改质剂等。
产品规格
●外观(30℃)：黄色~深黄色黏稠液体
●色相(30℃)：G-10 max
●pH (1% aq)：6.5-8.5
●固成份 (%)：98.0 min
●SO3 (%)：10.7min
性质
1. 起泡性：Ross Miles法，25℃
泡沫高度 (0.1% aq)：13.6 cm (initial) ; 13.0cm (5min.)

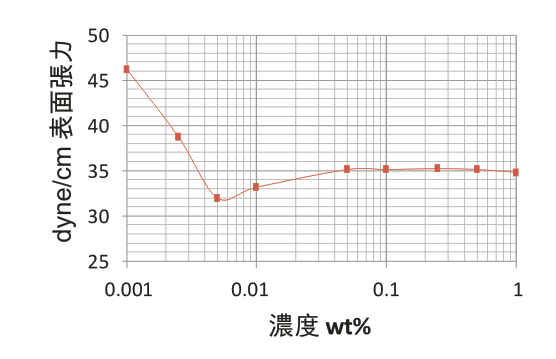

2. 表面张力：Wilhelmy plate法，25℃
应用/优点
可应用在合成树脂乳化聚合之乳化剂，其优点如下：
●对于纯丙或苯丙系列之单体配方乳化及聚合效能良好
●聚合乳液安定性高
●可提升薄膜物理性质，例如：耐水性、耐候性等
乳化聚合试验
乳化剂名称 | LRS05 | ||
聚合配方 | 单体 (g) | 153 (BA/Styrene/AA=49/49/2) | 153 (BA/MMA/AA=49/49/2) |
纯水 (g) | 153 | 153 | |
乳化剂 (phm) | 2.5 | 2.5 | |
起始剂 (APS, phm) | 0.5 | 0.3 | |
性质 | 凝集率 (%) | 0.120 | 0.215 |
平均粒径 (nm) | 111 | 179 | |
固成份 (%) | 48.9 | 46.6 | |
耐水白化*(25℃) (1 日/7 日) | ○/△ | ○/△ | |
黏度(cps) 25℃ | 385 (60rpm) | 75 (60rpm) | |
1490 (6rpm) | 130 (6rpm) | ||
膜厚：10μm ,50℃ 下烘 4 小时 ○ 青色的透明膜 △ film 周围剥离
注意事项
本说明书所呈现之乳化聚合试验的数据均是根据当社的实验结果，仅提供参考。
